DKG-705-это комплексное устройство автоматического ввода резерва применяемое для синхронизации одной генераторной установки с сетью или двух генераторных установок между собой.
В автоматическом режиме,DKG-705 отслеживает фазные напряжения питающей сети и управляет автоматическим запуском, остановкой и передачей нагрузки электростанции в случае сбоя электропитания. Когда генератор работает, он осуществляет мониторинг внутренней защиты и внешних входов ошибок. При возникновении неисправности, устройство выключает двигатель автоматически, указывает на источник сбоя на ЖК-дисплее и включается красный светодиодный индикатор ТРЕВОГИ.
DKG-705 может передавать нагрузку между сетью и генератором 4 различными способами:
перевод с перерывами (transfer with interruption): в период переключения нагрузки будет перерыв питания нагрузки
без перерыва передачи без синхронизации (no break transfer without synchronization): передача будет производиться без перерыва в электроснабжении. Прибор ждет, пока фазы сети и генератора сойдутся и делает быстрый перевод.
без перерыва передачи с синхронизацией (no break transfer with synchronization): передача будет производиться без перерыва в электроснабжении. Устройство работает с управлением GOV и AVR для синхронизации напряжения генератора с внешней сетью и делает быстрый перевод.
мягкая передача (soft transfer): передача нагрузки будет производиться без перерыва в электроснабжении. Устройство работает с управлением GOV и AVR для синхронизации напряжения генератора с внешней сетью и делает плавной перевод.

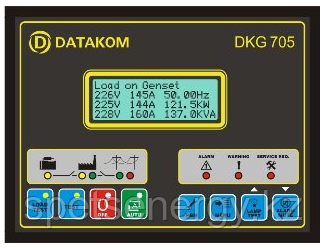

Работы установки контролируются с помощью кнопок на передней панели. LOAD TEST (тест с нагрузкой), TEST(тест), AUTO(авто) и OFF(выкл) кнопки для выбора режима работы. Другие кнопки предназначены для программирования, пролистывания параметров на дисплее, отключения сигнализации и теста ламп.
DKG-705 включает в себя необходимый набор цифровых таймеров, пороговых уровней конфигурации входов и выходов, операционных последовательностей и поддерживаемых типов двигателей. Несанкционированный доступ к параметрам защищен паролями 3х уровней. Все программы могут быть изменены с помощью кнопок на передней панели.
Условия неисправности рассматриваются в 3-х категориях, как предупреждение, сброс нагрузки и тревога. Измеренные значения имеют отдельные программируемые пределы предупреждения и тревоги.
При запросе сервисного обслуживания на передней панели устройства включается индикаторная лампа по истечении счетчика моточасов или временных ограничений.
Можно контролировать работу системы локально или удаленно с утилитой на PC для WINDOWS. Удаленное подключение производится через GSM или PSTN модемов.
J1939. Устройство подключается к ECU управлению электронным двигателем через его стандартный J1939 CANBUS порт, это дает возможность управления, защиты и мониторинга двигателя без дополнительных датчиков. Различные параметры двигателя отображения в виде страниц. ECU сигналы отображаются в текстовом виде вместе с SPN-FMI кодами. Поддерживаются двигатели различных марок и моделей.
MODBUS. Устройство поддерживает протокол MODBUS , обеспечивающий связь с PLCs и системой управления инженерными системами здания. MODBUS протокол поддерживается также через GSM и PSTN модем.
Возможности контроллера:
Автоматическое переключение нагрузки
Порт J1939 для контроля и управления
Поддержка различных типов двигателей
Управление двигателем
Защита генератора
Индикация аварий и предупреждений
Реальное измерение среднеквадратичных значений
Полное измерение мощности электростанции
Полное измерение мощности сети
Синхроскоп
Интерфейс для управления регуляторoм оборотов и системой AVR генератора
Безразрывное переключение и проверка нагрузки
Плавное переключение нагрузки с контролем линейности
Отдача мощности одной электростанции в общую электросеть
Сглаживание пиковых величин мощности
Нагрузки при помощи одной электростанции
Синхронизация двух электростанций и распределение нагрузки
Плавная передача нагрузки с общей
электросети на два генератора и обратно
Управление активной/реактивной нагрузкой
Защита сети G-59
Энергонезависимые часы
Программа запусков на день/неделю/месяц
Поддержка дистанционного запуска
Совместимость с газовыми двигателями
Вход эмуляции наличия напряжения сети
Управления холостым ходом двигателя
Сброс нагрузки
Индикация необходимости продедения периодического обслуживания
Журнал событий с указанием времени
Статистические данные
Программа на неделю работы
Изменяемые параметры
Последовательный порт RS-232
Обновления ПО через последовательный порт
Бесплатное программное обеспечение (MS-Windows):с поддержкой локального, LAN, IP и модемное соединений для контроля работы и изменения параметров Отправка СМС через GSM модем при аварии Дозвон через GSM или PSTN модем при аварии
Поддержка протокола MODBUS
ЖК дисплей 4 линии по 20 символов
Поддержка 2х языков
Возможность расширения выходов
Программируемых аналоговых входов: 4
Программируемых дискретных входов: 8
Программируемых релейных выходов: 7
Ограничение количества неудачных запусков
Водоотталкивающая передняя панель (IP65)
Разъемные контактные соединения
